懷來自來水 李鵬
易聯云 張?？?張永泉 蔡凡凡
來源：《環球表計》2019年3月刊
城鎮供水企業產銷差是衡量水司經營管理水平最直接的綜合指標，它的高低不僅直接影響自來水企業的經濟效益，而且對國家整體水資源利用與節約有重大影響。控制和降低產銷差是每一個自來水企業的首要工作任務之一。而自來水產銷差產生原因眾多，管理起來并非易事。如何加強產銷差的控制管理，使其處于合理水平，是每個自來水企業必須重視和關注的管理難點。
要管好產銷差和控制水損，要有清晰的產銷差管理思路制定產銷差管理及水損控制計劃計劃落實實施效果評估持續改進。水司產銷差管理思路大體一致，但整體管理水平并不樂觀，其中很關鍵的原因有：
● 企業對自身產銷差管理水平?jīng)]有科學統一的認知，大部分水司并不清楚自身的實際產銷差/產銷差率到底是多少，一方面原因是水司沒有科學的產銷差計算模型，另一個原因就是產銷差的計算大多都是手工進行，沒有系統支撐，數據準確性、時效性等都無法保障。水司企業連自身購銷差率的準確值都不知道，則后續的改進目標、改進后的數值評估等就無從談起了。
● 水司DMA分區計量落實不到位，沒有分而治之，導致雖然知道整個公司的產銷差，但在整個城市范圍排查無疑大海撈針，浪費資源不說，成效不顯著。
為此，本文結合多家水司產銷差管理經驗，提出一套產銷差/產銷差率及漏損量/漏損率計算模型；并在某家水司的DMA分區計量實施過程中應用，有效指導了水司的漏損控制工作，取得了良好的效果。
產銷差計算模型
產銷差率與漏損率的含義
根據國際水協的標準水量平衡計算表，水司的產銷差（也有稱之為輸差、供銷差、絕對輸差）是指水司的供水總量與售水量之差，產銷差與供水總量之比稱為產銷差率（輸差率、供銷差率、相對輸差）。這里需要強調的是，產銷差是以供水量、售水量為基數計算的，而不是以售水款的實際發生為基數計算的。
根據國際水協的標準水量平衡計算表，水司的漏損量是指系統供水總量與系統有效供水量之差，漏損量與系統供水總量之比成為漏損率。
國際水協的標準水量平衡計算表提供了產銷差及漏損計算的參考模型，但在實際執行過程中仍需細化，而且也并非100%符合國情，因此本文定義的產銷差及漏損計算模型中進行了一定的修正。
產銷差管理普遍存在的問題
雖然產銷差管理對水司至關重要，而且管理思路大體雷同，但中國供水行業產銷差管理水平仍有待提高。其中很關鍵的原因就是水司對自身產銷差管理水平?jīng)]有科學統一的認知，也就是水司并不能準確的計算自身產銷差的實際值。
在計算產銷差/產銷差率時，普遍存在在兩方面問題：
● 各水司對于售水量計算方法不一致，計算方法不科學：比如A公司對IC卡民用戶用量的估算采用固定值，B公司對IC卡民用戶的用量估算采用當期售水量。
● 產銷差管理軟件系統缺失，人工計算，工作量大、容易出錯、準確度不高。
本文正是針對產銷差計算模型及售水量計算模型展開論述。
產銷差計算模型因子定義
t1：產銷差計算開始時間；
t2：產銷差計算結束時間；
t1→t2：產銷差計算時間段；
Q：各種水量；
Qssdv：t1→t2時間段的產銷差量（SSDV,Supply-Sale Difference Value）
λssdv：t1→t2時間段的產銷差率
Qloss：t1→t2時間段的漏損量
λloss：t1→t2時間段的漏損率
Qsiv：t1→t2時間段內的系統供水總量（System Input Volume）
Qac：t1→t2時間段內的許可（合法）用水量（Authorized Consumption）
Qacb：t1→t2時間段內的許可計費用水量（Authorized Billed Consumption）
Qacbm：t1→t2時間段內的許可計費計量用水量（Authorized Billed Metered Consumption）
Qacbu：t1→t2時間段內的許可計費非計量用水量（Authorized Billed Unmetered Consumption）
Qacu：t1→t2時間段內的許可非計費用水量（Authorized Unbilled Consumption）
Qacum：t1→t2時間段內的許可非計費計量用水量（Authorized Unbilled Metered Consumption）
Qacuu：t1→t2時間段內的許可非計費非計量用水量（Authorized Unbilled Unmetered Consumption）
Qla：t1→t2時間段內的表觀漏損水量（Apparent Loss）
Qlauc：t1→t2時間段內的非法用水量（Unauthorized Consumption）
Qlami：t1→t2時間段內的表計量誤差（Metering Inaccuracies）
Qlp：t1→t2時間段內的物理漏損水量（Physical Loss）或真實漏損量（Real Loss）
Qlpol：t1→t2時間段內的明漏漏水量（Obvious Leakage）
Qlpsl：t1→t2時間段內的暗漏漏水量（Secretly Leakage）
Qlpbl：t1→t2時間段內的背景漏漏水量（Background Leakage）
Qrevenue：t1→t2時間段內的收益水量，等于Qacb（許可計費用水量）。
Qnon-evenue：t1→t2時間段內的無收益水量，等于Qsiv（總供水量減）去Qacb（許可計費用水量）
產銷差及漏損計算模型定義
我們推薦的產銷差計算模型如下：
Qssdv = Qsiv – Qacb
產銷差 = 系統供水總量 – 許可計費用水量
λssdv = Qssdv / Qsiv
產銷差率 = 產銷差 / 系統供水總量
其中：
Qacb = Qacbm + Qacbu --- 許可計費用水量 = 許可計費計量用水量 + 許可計費非計量用水量
Qloss = Qsiv – Qac
漏損量 = 系統供水總量 – 許可用水量
λloss = Qlos / Qsiv
漏損率 = 漏損量 / 系統供水總量
其中：
Qac = Qacb + Qacu --- 許可用水量 = 許可計費用水量 + 許可非計費用水量
Qacb = Qacbm + Qacbu --- 許可計費用水量 = 許可計費計量用水量 + 許可計費非計量用水量
Qacu = Qacum + Qacuu --- 許可非計費用水量 = 許可非計費計量用水量 + 許可非計費非計量用水量
由此可以看出，計算自來水產銷差/產銷差率及漏損量/漏損率和5個因子有關：Qsiv（系統供水總量）、Qacbm（許可計費計量用水量）、Qacbu（許可計費非計量用水量）、Qacum （許可非計費計量用水量）、Qacuu（許可非計費非計量用水量），接下來我們定一下這5個因子如何計算與獲得。
Qsiv：系統供水總量
Qsiv是t1到t2時間段內所有水廠向管網輸送水量之和，可通過每個水廠向管網的計量設備手工或遠傳獲得。
Qacbm：許可計費計量用水量
該用水量根據用水性質不同可進一步細分為工業用水量、商業用水量、民用用水量等，工業和商業用水量可通過手工抄表或遠傳獲取，居民戶用水量統計比較復雜：
● 抄見率底，無法保證每戶均抄到表：很多企業表型較多，有普表、卡表、物聯表，不同表型的抄表方式、抄表周期區別較大。當前，物聯表雖然已成確定趨勢，但存量IC卡表和普表還是占很大比例。很多企業IC卡表不主動抄表，普表雖說要抄表，但根據企業抄表工人力情況，有些企業2-3個月才抄一次，且不能保證所有用戶都抄見。
● 無法保證所有用戶同一時點抄表，造成用戶用量統計不在一個時段。比如，本期抄表，A的抄見量是從上月3日到本月5日，而B(niǎo)的抄見量可能是從上月15日到本月12日。從而造成居民戶用量匯總不精準。
因此，大部分情況下，居民戶的用水量都需要通過估算來獲取。估算方法主要有三種：
● 固定均值估算法：在某時間段內，假定用戶平均用量為固定值（如每月10噸），則所有沒有抄見的用戶按這個固定值進行估算；
● 當期平均值估算：對民用戶，其抄表總量除以抄見戶數，算出一個當期用戶的平均用量，則所有沒有抄見的用戶按這個平均值進行估算；
● 去年同期均值估算：使用去年同期用戶的平均用量對未抄見用戶進行估算。
Qacbu：許可計費非計量用水量
由于該值是非計量的，只能按照約定值計算，該值需要提前錄入系統中。
Qacum：許可非計費計量用水量
該值一般通過手工抄表或遠傳獲取。
Qacuu：許可非計費非計量用水量
由于該值是非計量的，只能按照約定值計算，該值需要提前錄入系統中。
產銷差的治理
自來水產銷差產生原因眾多，與自來水輸配、存儲、銷售相關，與自來水管網的建設、運行維護相關（管道材質、施工質量、管網運維程度等），與上下游表具計量相關，與企業運營管理（如抄表、自用水管理）相關。所以產差管理很復雜，是個系統工程，需要系統規劃、分步實施。
水司應該如何開展此項工作？根據PDCA管理循環模型，產銷差管理工作思路如下：
● 水司首先要確切知曉當前企業自身的產銷差量值及產銷差率水平；
● 確定公司分區計量方案，確切知曉每個分區的產銷差量值及產銷差率水平；
● 根據每個分區情況進一步分析該分區產銷差水平偏高的因素（管網漏損原因、表具計量原因、抄表原因、人為因素還是其他），針對性制定漏損控制方案，降低購銷差率；
● 根據計劃實施落實漏損控制方案；
● 定期對每個分區進行購銷差率計算與評估，看購銷差率水平是否有改善；
● 根據評估結果，修正或完善計劃，持續改進。
DMA分區計量系統建設實施方案
本文分享了在某家自來水公司的DMA分區計量系統建設與實施方案，并把本文提出的產銷差及漏損建模方法用在了各級分區的產銷差/產銷差率及漏損量/漏損率的計算中，有效指導了水司的漏損控制，取得了良好的效果。

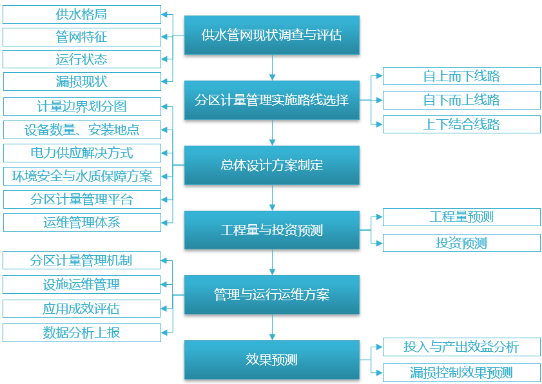

DMA分區實施方法論
圖1
DMA分區策略
對于基于DMA的管網漏損管理控制策略，可以歸納為以下幾大方面：長期規劃、合理分區、實時監測、科學評估、精確定位、妥善處置。
長期規劃
在DMA區域的設備安裝實施完成后，必須對DMA進行良好的管理才能保證良好的漏損控制的效果，保證產銷差持續逐步降低，最終穩定在允許的范圍內。為了保證DMA管理的良好效果，在后期管理階段必須做好以下幾點：
● 設立系統分析工程師，把對DMA壓力流量數據的監測、評估分析、水平衡分析，作為日常工作，發現異常及時通知相關部門進行處置；
● 嚴格按照DMA后運營管理流程，實施區域水損監測與控制。并且按照實施DMA后的新的水損數據，調整產銷差控制目標值，以實現穩定、持續不斷減低水損，提高經濟效益的目的。這一步可以說是DMA 是否成功的關鍵環節。
● 設立專門的搶、維修，監察部門，做到發現問題及時維修，保證維修質量。減少漏水持續的時間。
● 對現有的管理模式和管理結構進行適當?shù)恼{(diào)整和完善，各個供水區域管理所實現營、管、控集中管理，嚴格避免責任推諉現象；建立績效考核體系，制定合理的產銷差控制目標和獎懲機制，充分調動監測和檢測人員的積極性。不斷持續提高供水收益。

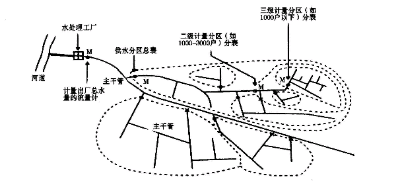

合理分區
為有效降低產銷差，英國倫敦把管網分成十六塊，日本東京分五十塊進行分區計量管理。在現有的分區計量的各個分區內部再次進行DMA分區管理，也就是在大的分區中劃出小的分區，進一步精細的劃出一個個更小的供水區域。這樣才能真正地從管理的角度將DMA分區進一步精細化，并具有實際操作性，才能真正做到主動監測管網漏損，及時發現問題，有效控制產銷差。一般以三級DMA分區管理為宜。
圖2
● 一級DMA區域計量
一級DMA區域計量是以原有的城市供水自然經營區域?yàn)榛A(chǔ)，以水廠出口和各經營區域間轉供水為計量點加裝流量計，以各區域轉供水計量點進出平衡為原則核算各區域水量。但要注意DMA區域劃分和行政區域的劃分有本質上的區別，雖然有時可能是在客觀上實現了區域一致性。
● 二級DMA區域計量
進行二級DMA區域計量主要遵循以下原則：
1）地理?xiàng)l件便利原則：考慮利用供水管網范圍內的天然屏障或城市建設中形成的人為障礙，如河流、山脈、鐵路、主要道路作為分界線；
2）適應供水（量）格局原則：進行二級DMA計量區域劃分時，應考慮到現有水廠、加壓站的供水加壓能力、管道現狀、區域內用水類型等，同時應盡量將區域的分界線劃分在供水主干管上；
3）流量計便于安裝和數量最少原則：進行分區時，流量計數量越少則管理費用就越少，同時流量計本身誤差對分區計量的影響也越??；同時，優先考慮
將方便安裝流量計的地段作為區域分界線；
4）有效關閉閥門原則：在不影響DMA區域供水的前提下，適當關閉DMA的邊界閥門，以減少流量計的數量。
● 三級DMA區域計量
三級供水區域計量是指在現有的二級DMA分區計量的各個分區內部進行二次區域計量，也就是在大的分區中劃出小的分區，進一步精細的劃出一個個更小的供水區域。其目的是為了便于進一步查明各供水區域產銷差的差異性，從管理的角度來講是區域計量的進一步精細化。
三級DMA分區計量設計的原則是該區必須封閉計量，也就是說，用流量計可計量分析該區夜間最小流量。區域大小可按用戶數來分區，一般為2000-5000戶居民；也可按管網長度：20-30km來分區。該區一路進水可裝一臺流量計，二路進水可裝二臺流量計，三路進水可裝三臺流量計。
應以各獨立裝表小區、泵站供水小區及支狀管網上的貿易結算水表為劃分依據，對于部分未有明確上述劃分條件的區域，則可根據其實際情況以及該處的管網狀況進行劃分。
實時監測
DMA分區管理的關鍵原理是使用流量來判斷供水管網中一個特定區域的泄露水平。DMA監測漏失是以DMA的最小夜間流量（MNF）為基礎的。
規劃好DMA分區后，應逐步在DMA入口安裝流量?jī)x，壓力計。24小時不間斷監測入口流量和壓力，取得每日流量、每日最小流量曲線，通過長時間對流量和壓力的監控，可以很好地掌握DMA分區用水狀況及用水習慣。當流量壓力數據出現突然的變化時，才能第一時間分析出變化原因并采取相關對策。
同時，大多數的表具都能設置參數報警模式，當入口流量壓力參數超出某一界限時，會發出報警信息，方便管理人員及時掌握參數變化。
設計標準
● 分區規模
對于新建住宅小區，原則上統一按DMA模式建設；原有住宅小區實施DMA劃分改造時，分區規模原則上控制在500-3500戶內，管線長度控制在1.5-5公里。
● 進水口
原則上為單一進水口（條件允許時應設置1個備用進水口，備用進水口應增設必要的閥門和沖洗放水口），至多不超過兩個。原有住宅小區實施DMA劃分改造時，其余進水口應進行撤除，撤除管段為原有進水支管至最近用戶支管之間的管線。
● 設備位置與井室
1)確定設備安裝位置前應首先進行信號強度的測試，若信號強度小于-80dbm，應根據現場條件調整設備安裝位置。
2)采用電磁測流原理的流量計量設備安裝位置附件無鐵磁性物體及具有強電磁場的設備（電機、變壓器等），采用超聲測流原理的流量計量設備安裝位置附近無強震動干擾。
3)流量計量設備的上游和下游應安裝直徑（D）與其相同，長度分別為10D和5D的直管段，特殊情況下可采用長度分別為5D和3D的直管段。
4)井室為防水型磚砌矩形井室，井蓋采用加鎖型測流井井蓋。
5)流量計量設備、壓力調控設備、邊界閥門和沖洗放水口的井室內壁應安裝警示牌。
● 壓力監測與控制
DMA區域進水口應安裝壓力監測設備，宜與流量計量設備集成。進水口平均壓力大于0.32MPa小于0.35MPa時，應采取簡易壓力控制措施；大于0.35MPa時，應增設壓力調控設備。壓力調控設備前后均應安裝壓力監測設備。
DMA分區計量系統效果圖
DMA分區繪制
系統提供靈活基于地圖的、可配置的、多級的DMA分區繪制工具。
圖3

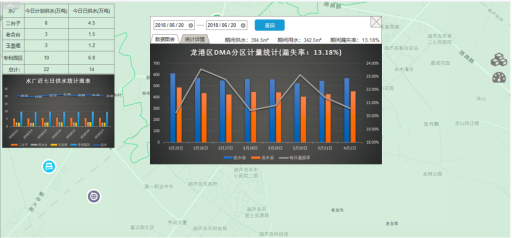

DMA分區漏損率計算
根據本文的產銷差及漏損計算模型，計算出各分區每個時間段的分區，實現各分區漏損實時監控，并可分析漏損率變化趨勢，以便制定后續措施。
圖4

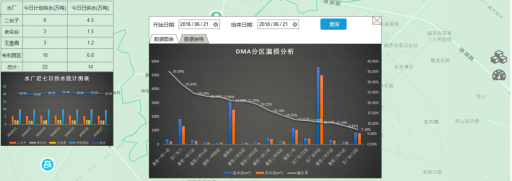

可根據各分區漏損率進行排序，優先治理漏損率大的分區。
圖5

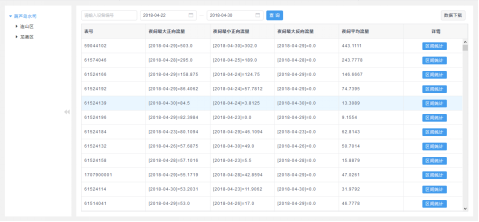

夜間最小流量分析
可監控各分區夜間最小流量，并觀察流量變化趨勢，以判斷是否出現新的漏點或漏點擴大。
圖6
結語
城鎮供水企業產銷差是衡量水司經營管理水平最直接的綜合指標，，控制和降低產銷差是每一個自來水企業的首要工作任務之一。但縱觀整個行業，產銷差及漏損管理水平并不樂觀。
本文分析了水司產銷差及漏損管理存在的問題，結合多家水司產銷差管理經驗，提出一套產銷差/產銷差率及漏損量/漏損率計算模型；并在某家水司的DMA分區計量實施過程中應用，有效指導了水司的漏損控制工作，取得了良好的效果。
